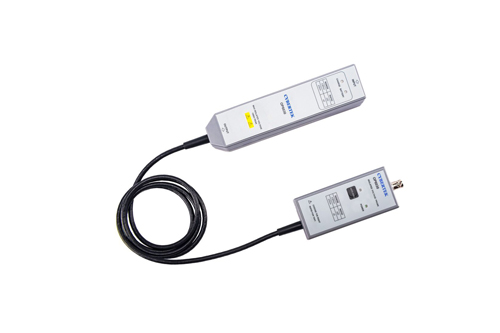

2020年6月18日，高端電流電壓探頭的領先廠商深圳知用電子隆重發布世界首創(chuàng )的專利產品隔離電壓探頭OP6030。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。知用電子推出的OP6030釆用了專利的射頻隔離技術，從而在整個工作帶寬（50MHz）內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。該產品同樣適用于SIC、GaN高速驅動波形的測量。

1. 概述

OP6030是一款超高共模抑制比的隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。OP6030釆用了專利的射頻隔離技術，從而在整個工作帶寬（50MHz）內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。

產品特點：

? 雙量程設計,可測量的差分電壓為30V/3V

? 帶寬高達50MHz

? 輸入輸出完全隔離，隔離電壓1500V

? 輸入端具有較高的輸入阻抗和較低的輸入電容

? 自動調零功能設計

? 輸出端是標準的BNC輸出接口，可配合任何廠家示波器

2. 應用

可廣泛用于開關電源﹑電機驅動器、新能源逆變器、變頻器﹑照明電源﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

F 浮地信號測試

F 上橋MOSFET柵極驅動信號測量，同樣適用于SIC、GaN高速驅動波形的測量。

F 高共模電壓情況下的差模小信號測量

3.電氣規格
