1. 概 述
DP6000系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬最高達到200MHz，滿足了大部分測試系統的需要；豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；電子輕觸式按鍵，使得使用壽命更長；具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；USB供電接口，使用更加方便靈活；探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為1MΩ；當選擇50Ω時，衰減倍數會(huì )多衰減一倍），測量被測電路波形；自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
電氣規格
| 型 號 | DP6280 | ||
| 帶寬(-3dB) | 100MHz | ||
| 上升時間 | ≤3.5ns | ||
| 精度 | ±2% | ||
| 量程選擇(衰減比) | 100X/1000X | ||
| 最大差分測量電壓(DC + Peak AC) | 100X | ±280V | |
| 1000X | ±2800V | ||
| 共模電壓(DC + Peak AC) | ±2800V | ||

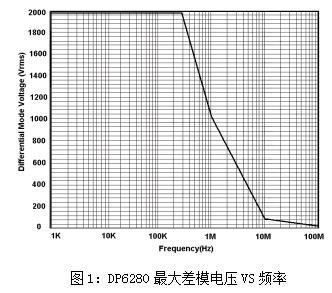

| 最大差模電壓VS頻率曲線 | 參考圖1 | ||
| 最大輸入對地電壓（Vrms） |
600V CATIII 1000V CATII | ||
| 輸入阻抗 | 單端對地 | 5M | |
| 兩輸入端 | 10MΩ | ||
| 輸入電容 | 單端對地 | ＜4pF | |
| 兩輸入端 | ＜2pF | ||
| CMRR | DC | ＞80dB | |
| 100kHz | ＞60dB | ||
| 1MHz | ＞50dB | ||
| 噪聲(Vrms) | 100X | ＜100mV | |
| 1000X | ＜600mV | ||
| 過載指示電壓閥值 | 100X | ≥280 | |
| 1000X | ≥2800V | ||
| 延時時間 | 探頭主機 | 9ns | |
| BNC線(1m) | 5ns | ||
| 帶寬限制(5MHz) | ≥-3dB@5MH | ||
| 過載指示燈(紅燈) | 有 | ||
| 過載報警聲 | 有(可選擇關閉) | ||
| 自動保存功能 | 有 | ||
| 偏置可調功能 | 有（進入測試模式下調整） | ||
| 終端負載要求 | ≥100kΩ | ||
| 電源 | USB 5V/1A適配器 | ||
| 安全符合標準 | EN61010-1: 2010 | ||
| EMC符合標準 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||
